Mobiles Schutzwandsystem ProTec 160 – Schutzeinrichtung H1 / W4 / ASI B

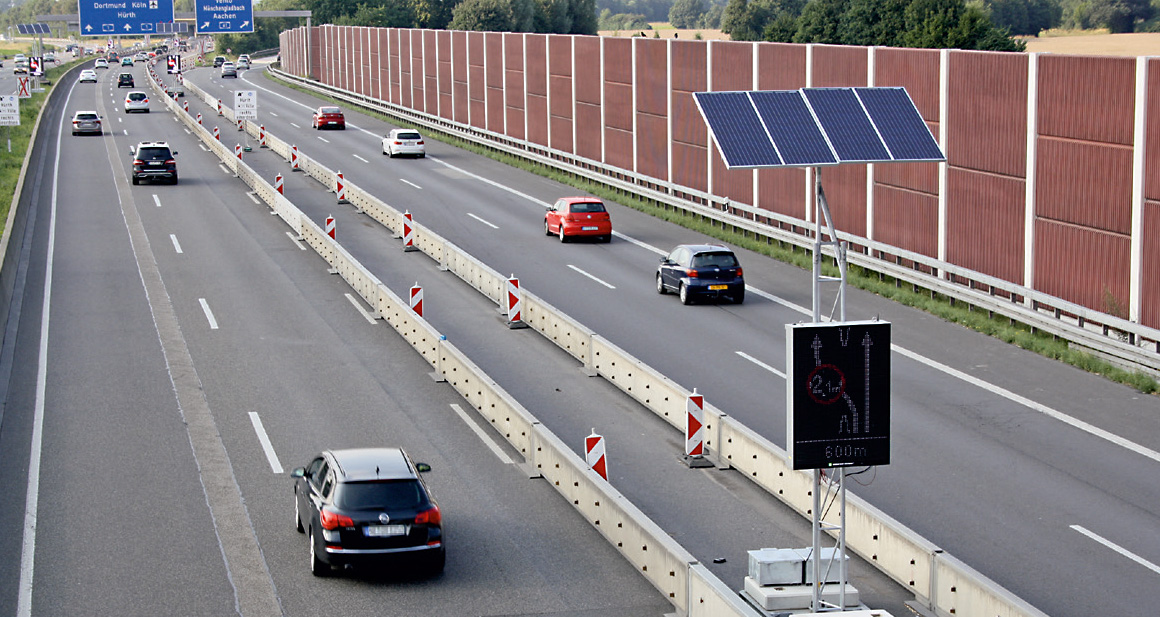

Mobile Schutzwände in Baustellenbereichen erhöhen deutlich die Verkehrssicherheit. Ihr Aufhaltevermögen schützt Verkehrsteilnehmer vor dem Abkommen von der Fahrbahn in den Gegenverkehr und sorgen ebenso für ein sicheres Arbeiten im Baustellenbereich.
Die mobile Schutzwand ProTec 160 wurde erfolgreich beim TÜV Süd in München mit der Aufhaltestufe H1 und dem Wirkungsbereich W4 getestet. Die 80 Zentimeter hohe Schutzwand ProTec 160 ergänzt mit Ihrer Aufhaltestufe H1 die ProTec-Familie in idealer Weise. Aufgrund der hohen Standfestigkeit von 300 kg pro Meter bei geringem Platzbedarf, eignet sich ProTec 160 besonders für die professionelle Verkehrssicherung in Überleitungsbereichen, wie zum Beispiel dem Einsatzbereich E der ZTV-SA. Mobile Schutzwände der ProTec-Familie sind die ideale Lösung, wenn es darum geht Baustellen an Straßen und Autobahnen professionell abzusichern, vor allem bei Baumaßnahmen mit beengten Platzverhältnissen.
Produkteigenschaften
- positive Begutachtung und Freigabe durch die BASt
- schmale Baubreite benötigt nur geringen Platzbedarf
- geschützt montierte Reflektoren
- großer Wasserdurchlass unter der Schutzwand
- keine Gefahr von Aquaplaning und Schmutzansammlung vor der Schutzwand
- gummiunterlegte Ständer schützen den Fahrbahnbelag
- schnelle und einfache Montage
- Übergangselemente für alle ProTec-Systeme vorhanden
- geringes Eigengewicht ermöglicht hohes Transportladevolumen
Technische Daten
Anfahrversuch
| Abnahmeprüfung | TB 11 | TB 42 |
| Prüfdatum | 15.09.2009 | 14.09.2009 |
| Aufhaltestufe | H 1 | H 1 |
| Prüfort | TÜV Süd, München | TÜV Süd, München |
| Testlänge | 120 m | 120 m |
| Bodenverankerung | ja (nur am Anfang) | ja (nur am Anfang) |
Systembeschreibung
| Material | Stahl und Beton | Stahl und Beton |
| Höhe | 0,80 m | 0,80 m |
| Elementlänge | 10,00 m | 10,00 m |
| Baubreite | 0,50 m | 0,50 m |
| Planungsbreite | 0,18 m | 0,18 m |
| Gewicht pro m | 300 kg | 300 kg |
Prüfbedingungen
| Testfahrzeug | Pkw 0,9 t; Anfahrwinkel 20°; 100 km/h Lkw 10 t; Anfahrwinkel 15°; 70 km/h |
| ASI-Wert | 1,3(B) |
Wirkungsbereiche gemäß DIN EN 1317-2
| Anhaltestufe | Wirkungsbereich | Konstruktionsbreite | ASI-Wert |
| H1 (PKW) | W3 | 0,5 m | 1,3 (B) |
| H1 (LKW) | W4 | 0,5 m |
Prüfnummern
| ProTec 160 Prüf-Nr. | BASt 2010 7E 54 |
| Reflektorelement Prüf-Nr. | BASt V4-08/2002 |
