Mobiles Schutzwandsystem ProTec 50 – erfüllt T1 / W2 / ASI A.
Die mobile Schutzwand ProTec 50 ergänzt, mit einer sehr geringen Baubreite von nur 24 cm und einem Gewicht von 28,7 kg pro Meter, das bewährte Portfolio um ein weiteres Modell. Sie ist in der ProTec-Familie zur Zeit unsere schmalste und leichteste transportable Schutzeinrichtung, die natürlich auch auf die bekannten Vorteile der praxisbewährten ProTec 100/120/160-Systeme aufbaut.

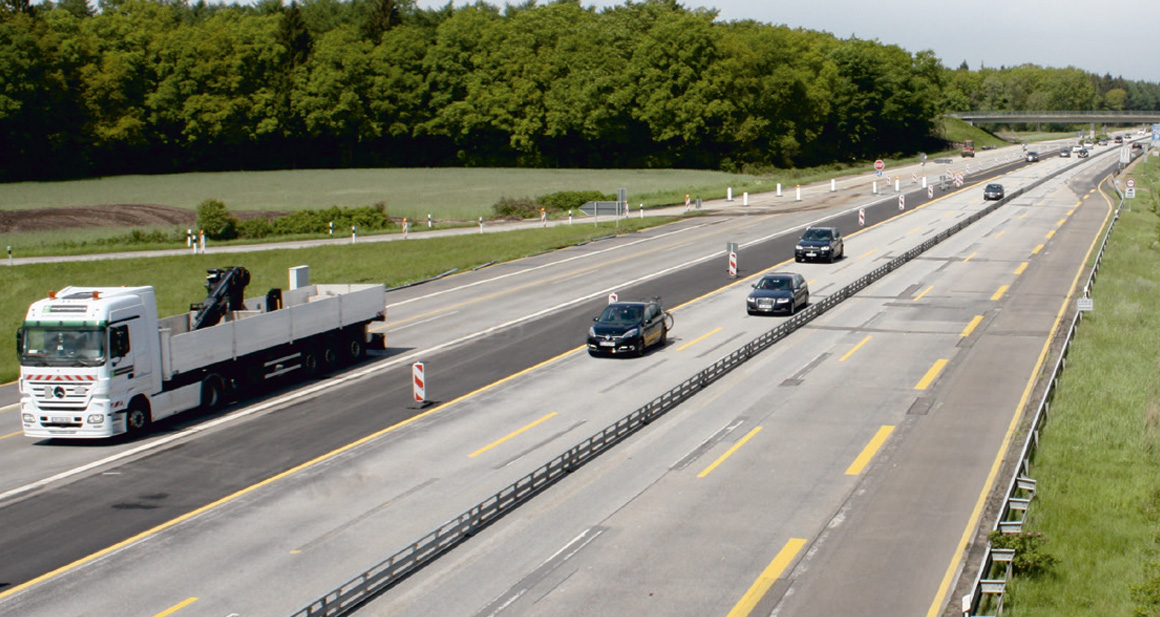

Durch den geringen Platzbedarf eignet sich ProTec 50 ideal im ZTV-SA-Einsatzbereich D (zwischen entgegengesetzten Verkehrsströmen), auch aufgrund des kleinen Wirkungsbereiches W2.
Durch den geringen Platzbedarf eignet sich ProTec 50 ideal im ZTV-SA-Einsatzbereich D (zwischen entgegengesetzten Verkehrsströmen), auch aufgrund des kleinen Wirkungsbereiches W2.
Egal für welchen Einsatzbereich – mit mobilen Schutzwänden der ProTec-Familie sind Sie immer auf der sicheren Seite.
Produkteigenschaften
- positive Begutachtung und Freigabe durch die BASt
- schmale Baubreite benötigt nur geringen Platzbedarf
- geschützt montierte Reflektoren
- großer Wasserdurchlass unter der Schutzwand
- keine Gefahr von Aquaplaning und Schmutzansammlung vor der Schutzwand
- keine Anfang- oder Endverankerung notwendig
Technische Daten
Anfahrversuch
| Abnahmeprüfung | TB21 |
| Prüfdatum | 29.08.2012 |
| Aufhaltestufe | T1 |
| Prüfort | TÜV Süd, München |
| Testlänge | 149 m |
| Bodenverankerung | Nein |
Systembeschreibung
| Material | Stahl |
| Höhe | 0,50 m |
| Elementlänge | 6,00 m |
| Baubreite | 0,24 m |
| Planungsbreite | 0,10 m |
| Gewicht pro m | 28,7 kg |
| Abnahmeprüfung | TB21 |
| Testfahrzeug | Pkw 1.300 kg; Anfahrwinkel 8°; 80 km/h |
Wirkungsbereiche gemäß DIN EN 1317-2
| T1 | dyn. Querverschiebung 0,50 m + Konstruktionsbreite 0,24 m = 0,7 m (entspr. Wirkungsbereich W2) |
| ASI-Wert | 0,2 (A) |
Prüfnummern
| Prüf-Nr. ProTec 50 für T1 | BASt / 2012 7S 52 für KLB: S82.05.M08 |
| Prüf-Nr. Reflektorelement | BASt V4-64/2010 |
