Mobiles Schutzwandsystem ProTec 50 City – Schutzeinrichtung T1 / W2 / ASI A.
ProTec 50 City ist die „handliche“ Variante der bewährten mobilen Schutzwand ProTec 50 – optimal ausgelegt auf den Einsatz im innerstädtischen Bereich.

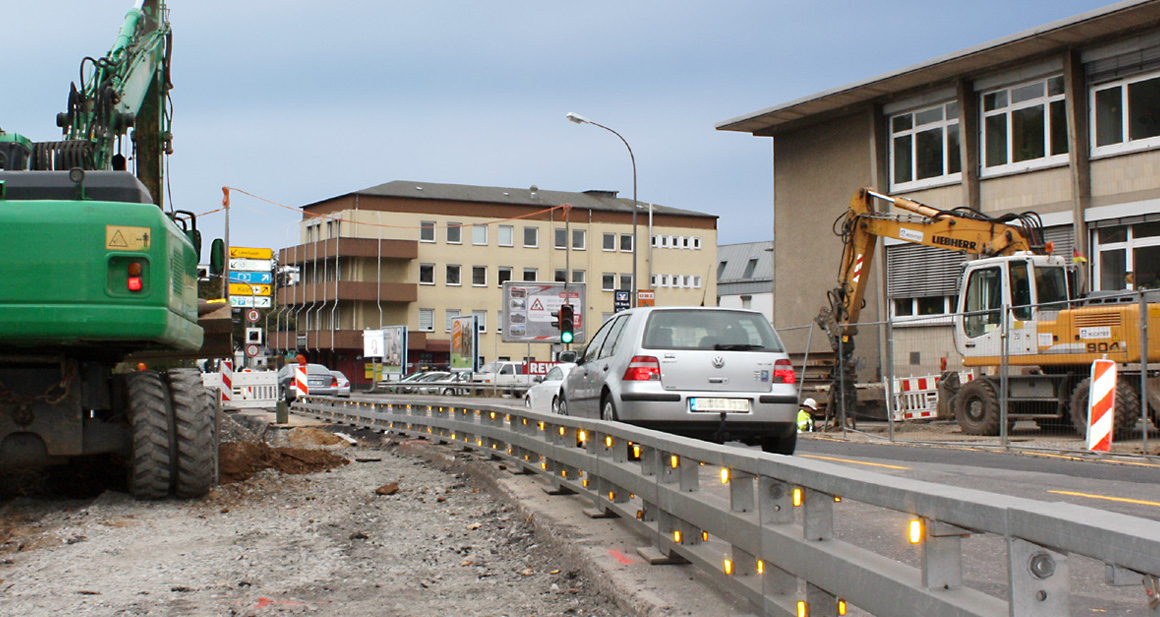

Das geringe Eigengewicht von lediglich 23,5 kg pro Meter und die gut zu handhabende Elementlänge von 2 Meter macht diese Schutzwand besonders „City-tauglich“. Der großflächige Wasserdurchlass verhindert ein gefährliches Anstauen von Regenwasser. Mit ProTec 50 City wird der Baustellenbereich zuverlässig von der Fahrbahn getrennt. Somit ergibt sich kein Eindringen von Fußgängern, Zweirädern oder Fahrzeugen in den Baustellenbereich.
Obwohl zur Aufstellung innerorts gedacht, wurde die ProTec 50 City gemäß europäischen Standards erfolgreich unter den gleichen strengen Bedingungen der DIN EN 1317 wie zum Einsatz auf Autobahnen getestet. Die Anfahrprüfungen mit 80 km/h meistert die ProTec 50 City ohne jegliche Bodenverankerung mit Aufhaltestufe T1, Wirkungsbereich W2 bei idealer Anprallheftigkeitsstufe “A”.
Technische Daten
Anfahrversuch
| Abnahmeprüfung | TB21 |
| Prüfdatum | 05.08.2021 |
| Aufhaltestufe | T1 |
| Prüfort | Aldenhoven |
| Testlänge | 135m |
| Bodenverankerung | Nein |
Systembeschreibung
| Material | Stahl |
| Höhe | 0,50 m |
| Elementlänge | 2,00 m |
| Baubreite | 0,24 m |
| Planungsbreite | 0,10 m |
| Gewicht pro m | 23,5 kg |
| Abnahmeprüfung | TB21 |
| Testfahrzeug | PKW, Gewicht: 1,3 t, Anfahrwinkel: 8°, Geschw.: 80 km/h |
Wirkungsbereiche gemäß DIN EN 1317-2
| T1 | dyn. Querverschiebung 0,50 m + Konstruktionsbreite 0,24 m = 0,7 m (entspr. Wirkungsbereich W2) |
| ASI-Wert | 0,1 (A) |
Prüfnummern
| Prüf-Nr. ProTec 50 City für T1 | F15621801 für KLB: F15621802 |
| Prüf-Nr. Reflektorelement | BASt V4-64/2010 |
